pc耐力板的安装方法(图文)
发布时间:2014.02.09 新闻来源:固德雅建材有限公司 浏览次数:

         pc耐力板有两种安装方法:镶嵌法和螺丝固定法

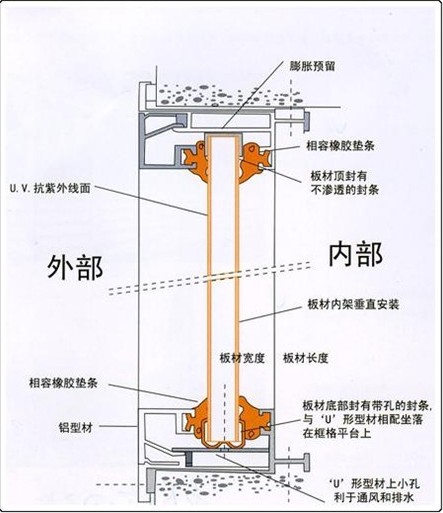

        (一)安装方法一,嵌入式安装法(采用压条连接PC板材)

       安装注意事项:
     (1)嵌入支撑框架部分之保护膜会影响填缝料与PC板材的结合,故在PC板嵌入之前,应先切掉嵌入量5-10mm宽之保护膜。
     (2)板材热胀冷缩量与金属框架不同,且具绕曲性和承受风压,因此须有适当嵌入量,热胀冷缩预留空间及选择适当板厚。一般情况下板材边缘伸入固定架2。5CM以上;热胀冷缩一般每米预留3mm空隙。
       安装方法选择步骤
        1.因为刚度较低,所以在外力作用下装入框架的PC耐力板会挠曲,增加在框架中的嵌入尺寸可避免挠曲。在冲击情况下,PC耐力板可能从框架中脱落,在这种情况下可选择增加嵌入深度,换用厚的板材,或用螺丝固定的方法。
        2.因为较大的热膨胀系数,框架中要预留热膨胀空间。如果没有足够的热膨胀空间,可增加板材厚度从而减少嵌入部分。
        3.根据荷载选用合适的板材厚度
       (二) 安装方法二,螺丝安装法

         附:图示中: ①螺丝;   ②④氯丁橡胶或EPOM橡胶条;  ③PC板材;  ⑤支撑杆;  ⑥金属固定板;
                               ⑦膨胀空间;  ⑧>=2.5d ; ⑨预留1~2mm的膨胀空间;  ⑩螺丝直径;
         安装注意事项:
         (1)螺栓或铆钉穿孔安装时,板材的开孔孔径须比螺栓或铆灯直径大50%,以防热胀冷缩。
         (2)所有孔穴皆应以矽胶充满空隙,并以矽胶涂覆外露部分,以防止清洁剂渗入边缘,防止延发性龟裂及防止水分或清洁剂进入。
         (3)铆钉钉头部应比柄部大1.5-2.0倍,并以垫片充垫其间,不使铆头直接压迫板面,减少压力。
         (4)螺丝不宜拧得太紧,避免压裂板材,长边、短边请加金属压条,并预留膨胀空隙,加强固定力量。
         (5)不宜使用PV垫片或含沥青成份的防水胶布。
         (6)冷弯加工时,弯曲部分避免使用螺丝固定。
        安装方法选择步骤
        1.紧固时需使用垫片或垫圈将应力均匀分布在板材上,为了避免应力集中,紧固时要小心,以免因应力集中而导致板材破裂。设计嵌入深度和膨胀间隙要考虑弯曲引起的扭曲和板材收缩的影响。
        2.根据板厚选择螺丝孔间距
        板厚小于3mm时:间距小于200mm
        板厚大于3mm时:间距小于300mm
        3.紧固螺丝时用力均匀,以避免应力集中。
        4.使用可均匀分散应力的胶垫。
        5.螺丝孔中心距离板材边缘应大于螺丝孔直径的2倍。

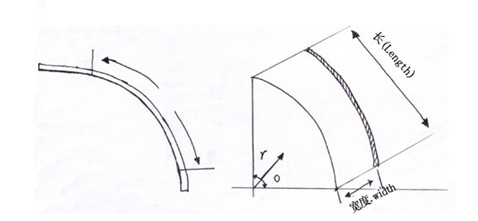

        ()常温弯曲加工设计要点(如下图中左边部分图示)

       (1)
弯曲半径R=175 x t (t=板材厚度MM)
       (2)PC板材裁剪原则,务必长度>=宽度才可弯曲加工。
        注意事项
       1.预留热胀冷缩空间,可由下列公式计算:热胀冷缩值=线膨胀系数×长度×安装前后最大温差( 线膨胀系数值为0.065mm/m℃ )
       2.慎用密封材料,不恰当的密封材料会导致PC耐力板破坏。
       3.如需使用密封胶,须选用中性。出于慎重考虑,建议客户在使用前做相容性试验。
       4.放样划线时尽量标记在板材保护膜上,如必须直接标记在板材上,建议使用蜡笔,避免使用尖锐工具。
       5.新建建筑物水泥面未干时,PC耐力板不可直接接触其上。
       6.PC耐力板可冷弯造型,其最小弯曲半径需满足以下条件:
       室外使用:弯曲半径不小于板材厚度的180倍。
       室内使用:弯曲半径不小于板材厚度的150倍。
       7.可用软布或海绵蘸中性皂液或洗涤剂擦洗PC耐力板表面灰尘、污物,再用清水彻底冲洗,最后以软布擦干。
       8.板面若有油脂、未干油漆、胶迹等,建议用软布蘸无水酒精擦洗.
       PC耐力板嵌入框架前应先将嵌入部分的保护膜掀起。
